【IRU-CY】耐火ユニットC〈床・壁片側兼用〉

2024-25 因幡電工総合カタログ P4-36

注意

作業される場合は、作業手袋などを使用してください。

区画貫通部で配管などが動かないように近傍でしっかりと固定してください。不十分な場合はパテにすき間が生じたり、パテが落下したりするおそれがあり、耐火性能が発揮できません。特に縦引きの冷媒管の場合は、配管長の中央部に「パイプロックTK」を使用して配管を支持してください。

区画の壁の材質によっては、パテに含まれる油分が染み出すおそれがありますので注意してください。

屋外で使用の際は、紫外線、雨水などが当たらないように処置を施してください。

樹脂管にご使用の際は、管と熱膨張性耐熱シールIPが直接触れないように被覆してください。

随時お問い合わせを受け付けております。お電話の場合は、お近くの営業拠点にご連絡ください。

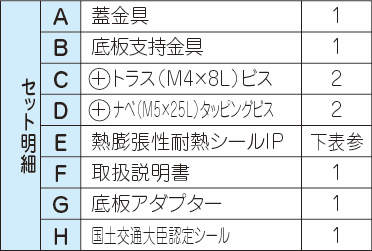

コードNo.	型番	種別	適合ボイド管呼び径	貫通穴仕上がり径（mm）	φA	φB	C	φD	φE	F	G	φI	セットパテ量 0.5L	セットパテ量 0.3L	標準価格	梱包
60874062810在	IRU-50CY	床用	50	57	106	50	89	50	36	95	50	－	－	2	¥6,050	8
60874062830	IRU-100CY	床用	100	110	156	100	139	98	81	95	50	65	2	1	¥10,040	8
60874062840	IRU-125CY	床用	125	135	182	120	165	123	101	95	50	85	1	4	¥12,340	4
60874062850	IRU-150CY	床用	150	160	207	150	190	148	123	95	50	105	2	3	¥13,310	4
60874062860	IRU-175CY	床用	175	185	233	175	216	173	145	95	50	127	2	4	¥15,370	1
