注意
作業時は、作業手袋などを使用してください。
屋外で使用の際は、紫外線、雨水などが当たらないように処置を施してください。
認定書を熟読のうえ、施工してください。
中空壁施工には板厚0.25mm以上の鋼製スリーブが必要です。
サイズの選定の際には、占積率および金具最小内径を共に満たすことを確認してください。
アダプターは、アダプター内径以下の配管に対して必ず使用してください。（床貫通のみ）

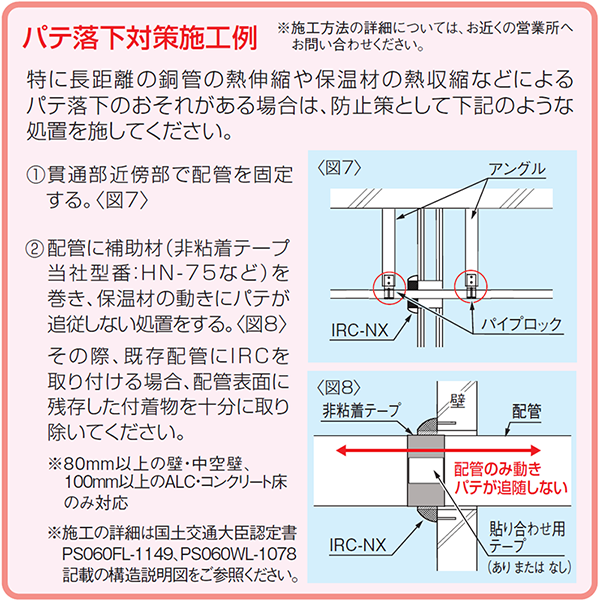

区画貫通部で配管などが動かないように近傍でしっかりと固定してください。不十分な場合はパテにすき間が生じたり、パテが落下したりするおそれがあり、耐火性能が発揮できません。特に縦引きの冷媒管の場合は、配管長の中央部に「パイプロックTK」を使用して配管を支持してください。
ダウンロードデータ
-
仕様図面
-
製品取扱説明書
-
材質証明書
-
国土交通大臣認定書
-
国土交通大臣認定書
-
国土交通大臣認定書
-
国土交通大臣認定書
-
国土交通大臣認定書
-
国土交通大臣認定書
-
国土交通大臣認定書
-
国土交通大臣認定書
-
CAD（DXF）
-
防火区画詳細図
-
防火区画詳細図
-
防火区画詳細図
-
防火区画詳細図
-
防火区画詳細図
-
防火区画詳細図
-
防火区画詳細図
-
防火区画詳細図
-
防火区画詳細図
-
防火区画詳細図
-
防火区画詳細図
-
防火区画詳細図
お問い合わせ
随時お問い合わせを受け付けております。お電話の場合は、お近くの営業拠点にご連絡ください。
製品詳細
| コードNo. | 型番 | 適用貫通穴 呼び径（穴径） |
φA | φB | C | φD | E | 標準価格 | 梱包 |
|---|---|---|---|---|---|---|---|---|---|
| 60874062572 | IRC-75NX | 75（φ85）以下 | 127 | 82 | 118 | 45 | 145 | ¥4,240 | 8 |
| 60874062582 | IRC-100NX | 100（φ110）以下 | 152 | 107 | 143 | 65 | 170 | ¥5,200 | 8 |
| 60874062592 | IRC-125NX | 125（φ135）以下 | 178 | 133 | 169 | 85 | 196 | ¥7,500 | 8 |
| 60874062602 | IRC-150NX | 150（φ160）以下 | 203 | 158 | 194 | 105 | 221 | ¥9,080 | 8 |
- 受受注生産
- 終生産終了
- 在在庫限り
サイズ選定に
困っていませんか？
防火区画貫通部材 耐火選定ツールを使うと、開口寸法などをリストより選択し、系統数を入力いただくことで、使用可能なサイズ・使用部材を選定できます。
