壁貫通部処理用の鋼製貫通スリーブです。中空壁での使用に適しています。
鋼製ですので、防火区画貫通部においても使用でき、IRC-NXの中空壁貫通工法に最適です。また、厚さ0.3mmの鋼製スリーブを要求される工法にも、使用いただけます。ただし、その他の防火区画貫通部耐火措置工法については、認定書および評定書により使用方法や制限が異なりますので、それぞれの認定書および評定書の内容を確認のうえ、使用してください。
材質…SGCC
適用範囲…IRC-NX（P4-14参照）などの認定書および評定書で0.3mmの鋼製スリーブが使用できる工法など。
対応構造…壁厚：認定最小壁厚～150mm
開口径：φ175以下
注意
鋼板が薄いため端面などでケガをするおそれがありますので、作業時は必ず作業手袋などを着用してください。
ダウンロードデータ
-
仕様書
-

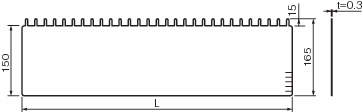

仕様図面
-

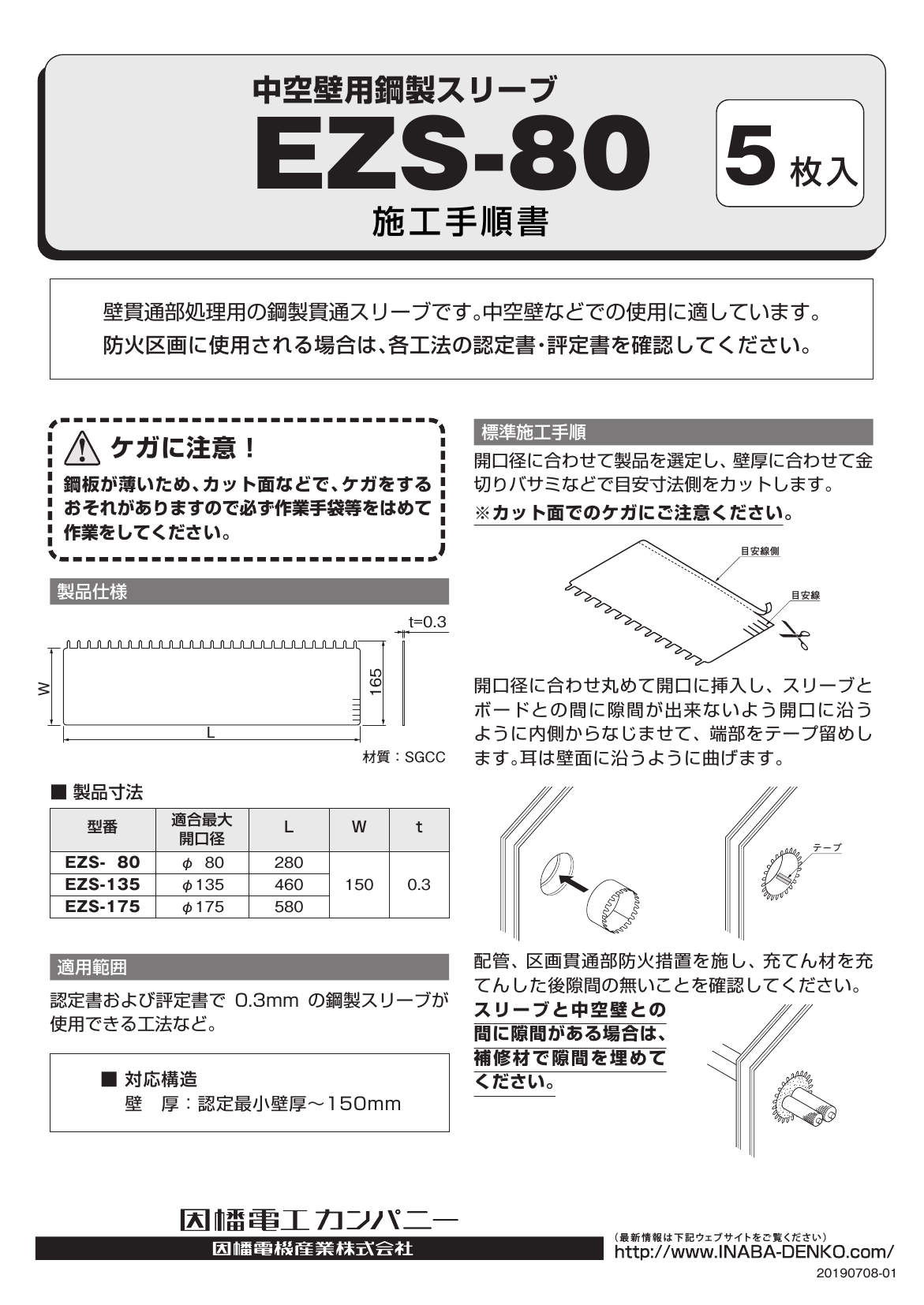

製品取扱説明書
-

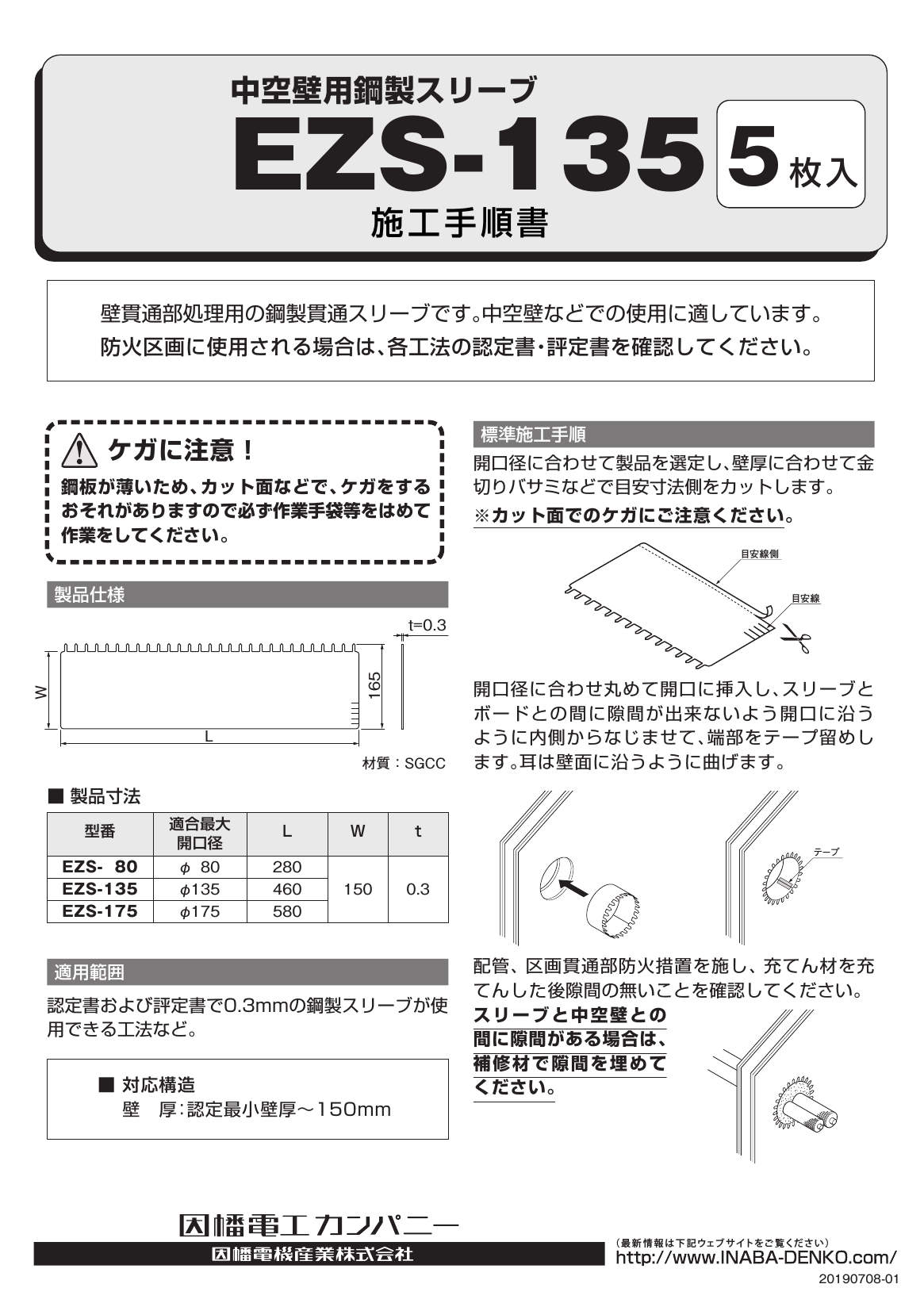

製品取扱説明書
-

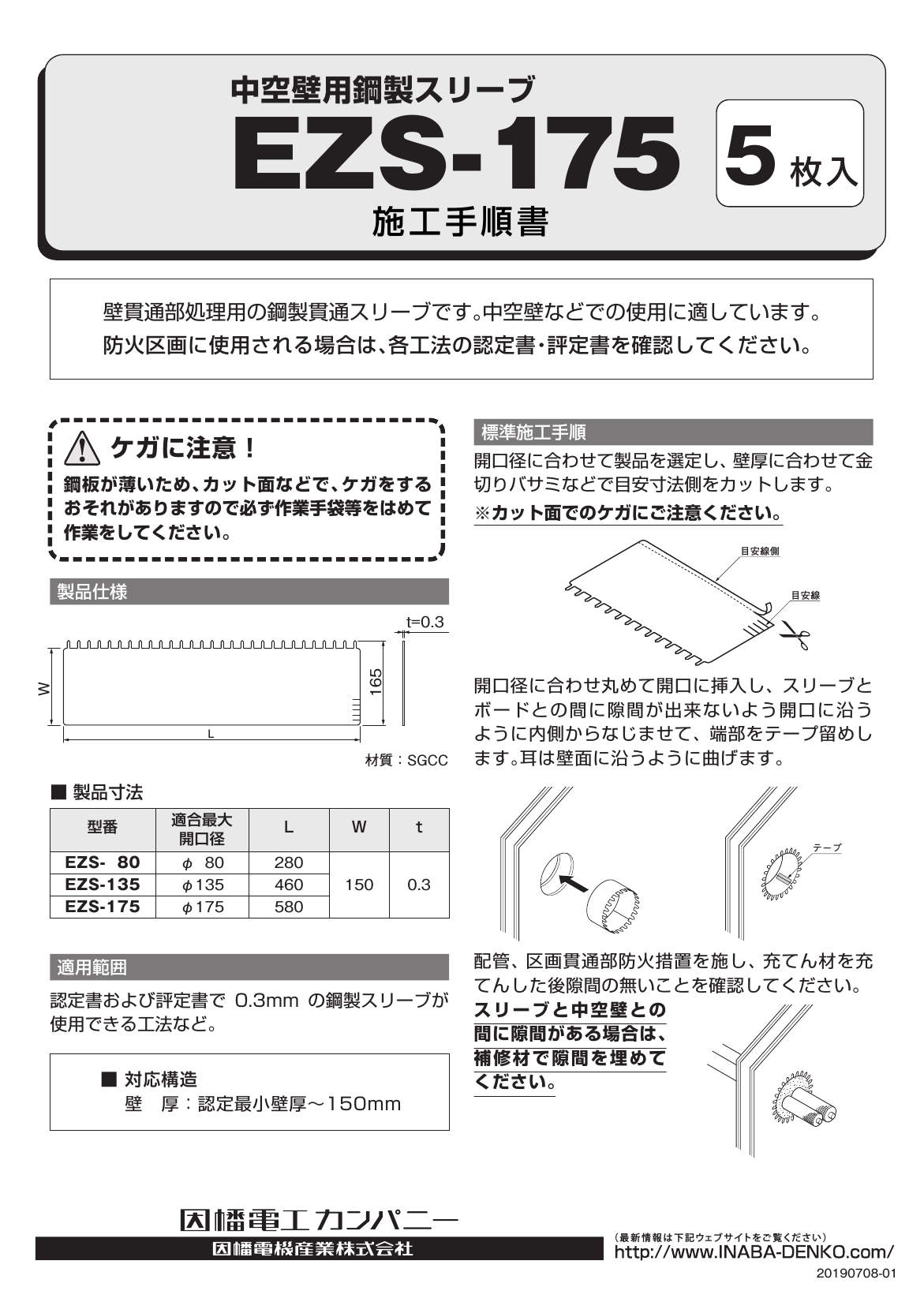

製品取扱説明書
-
本体画像
お問い合わせ
随時お問い合わせを受け付けております。お電話の場合は、お近くの営業拠点にご連絡ください。
製品詳細
| コードNo. | 型番 | 最大開口径 | L | 標準価格 | 梱包 |
|---|---|---|---|---|---|
| 60874064160 | EZS-80 | φ80 | 280 | ¥1,570 | 50 |
| 60874064170 | EZS-135 | φ135 | 460 | ¥1,690 | 50 |
| 60874064180 | EZS-175 | φ175 | 580 | ¥1,820 | 50 |
- 受受注生産
- 終生産終了
- 在在庫限り
