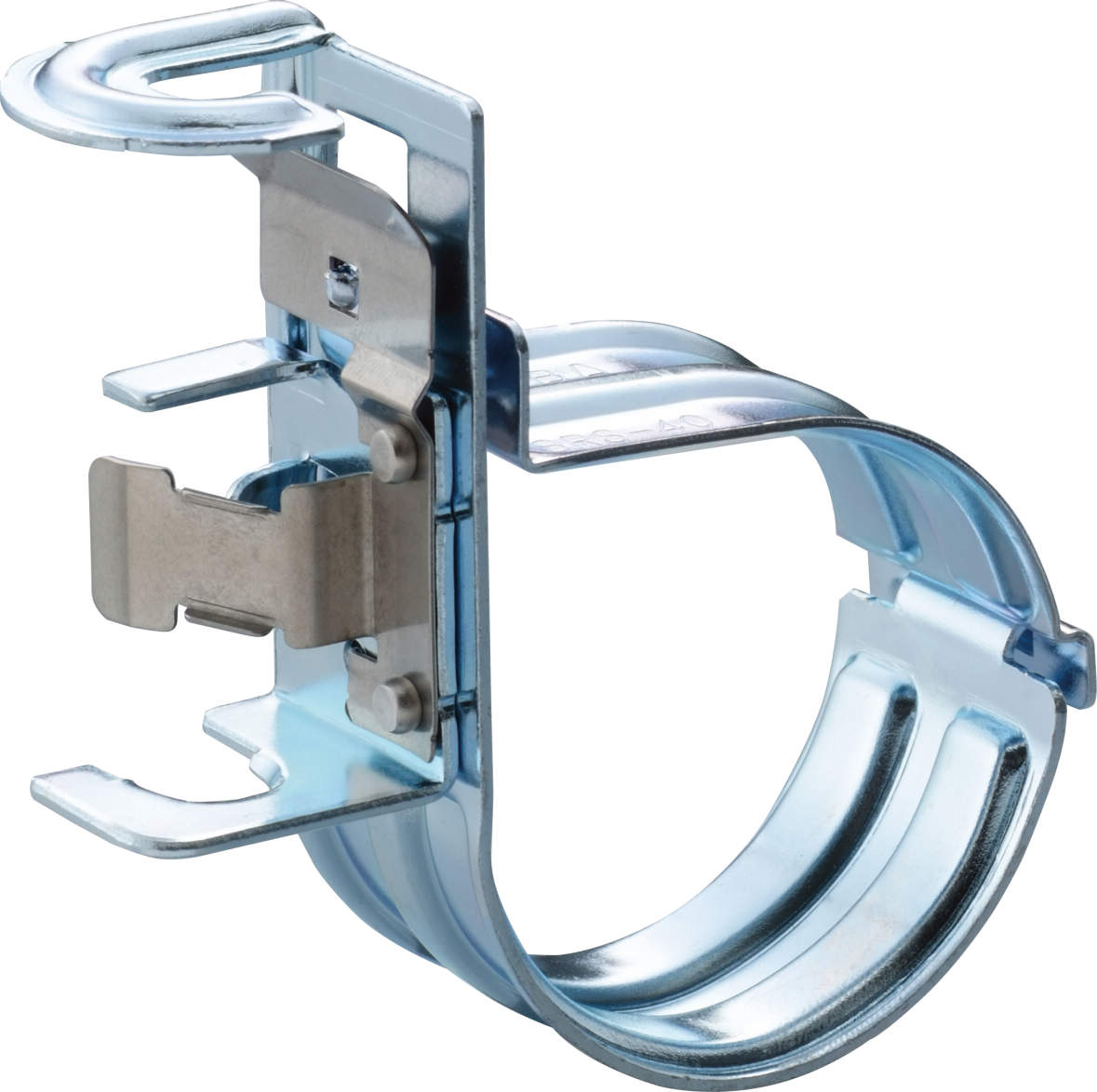

ワンタッチでボルトに取り付けできます。
ヒンジ方式のため配管の仮置きができます。
ボルト取り付け時の高さ調整が容易です。
表面処理…ユニクロ
注意
屋内専用です。
W3/8ボルト以外には使用しないでください。
W3/8ボルトに取り付けて配管保持に使用します。
ダウンロードデータ
-

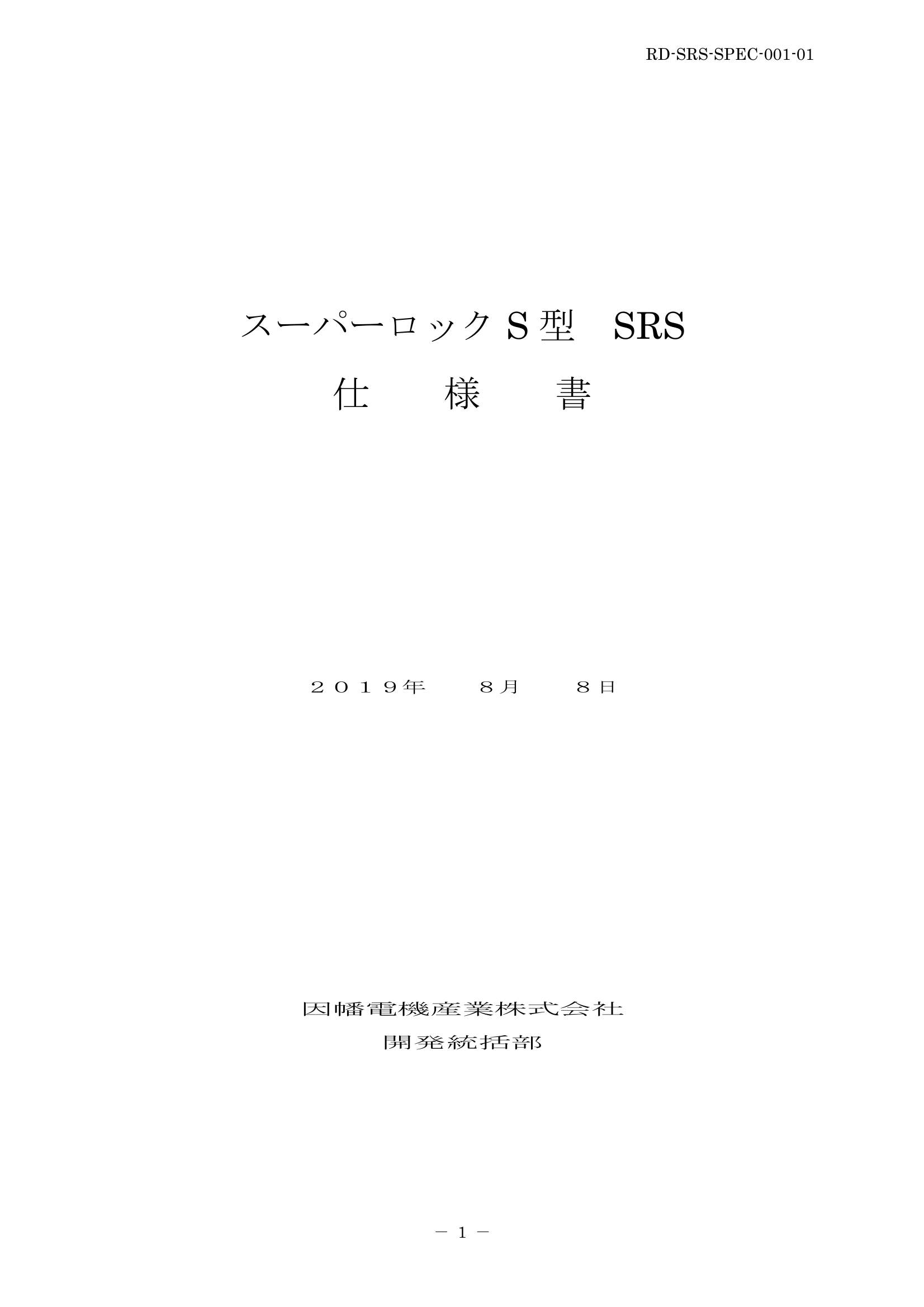

仕様書
-
仕様図面
-
技術資料・仕様書他
-
_材質証明書_20231010.jpg)
材質証明書
-
CAD（DXF）
お問い合わせ
随時お問い合わせを受け付けております。お電話の場合は、お近くの営業拠点にご連絡ください。
製品詳細
| コードNo. | 型番 | 適合配管 VP管サイズ+保温材10mm （PMQ） |
適合配管サイズ ネオドレンパイプ |
適合配管サイズ VP管 |
適合配管サイズ 被覆銅管 保温材厚 10mm |
適合配管サイズ 被覆銅管 保温材厚 20mm |
L1 | L2 | H | A | 本体材厚（t1） | フタ材厚（t2） | 標準価格 | 梱包 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 60874055890 | SRS-25 | - | - | 25 | 12.7 | 196N（20kgf） | 74 | 59 | 82 | 32 | 1.2 | 1 | ¥320 | 100 |
| 60874055900 | SRS-35 | VP16+（PMQ-16） | NDD-25N | - | 22.22 | 196N（20kgf） | 81 | 69 | 83 | 44 | 1.2 | 1 | ¥320 | 100 |
| 60874055910 | SRS-40 | VP20+（PMQ-20） | NDD-304N | 40 | 28.58 | 196N（20kgf） | 85 | 73 | 85 | 48 | 1.2 | 1 | ¥340 | 100 |
| 60874055920 | SRS-50 | VP30+（PMQ-30） | NDD-404N | 50 | 38.1 | 196N（20kgf） | 97 | 85 | 91 | 60 | 1.6 | 1 | ¥350 | 100 |
| 60874055930 | SRS-30 | VP13+（PMQ-13） | NDD-20N | 30 | 19.05 | 196N（20kgf） | 75 | 63 | 80 | 38 | 1.2 | 1 | ¥320 | 100 |
| 60874055940 | SRS-45 | VP25+（PMQ-25） | - | - | 31.75 | 196N（20kgf） | 89 | 77 | 87 | 52 | 1.2 | 1 | ¥350 | 100 |
| 60874055950 | SRS-65 | VP50+（PMQ-50） | NDD-504N | - | 50.8 | 196N（20kgf） | 118 | 106 | 127 | 80 | 1.6 | 1 | ¥460 | 50 |
| 60874055960 | SRS-60 | VP40+（PMQ-40） | - | - | 44.5 | 196N（20kgf） | 94 | 94 | 98 | 68 | 1.6 | 1 | ¥370 | 50 |
- 受受注生産
- 終生産終了
- 在在庫限り
